دستگاه otdr چیست؟

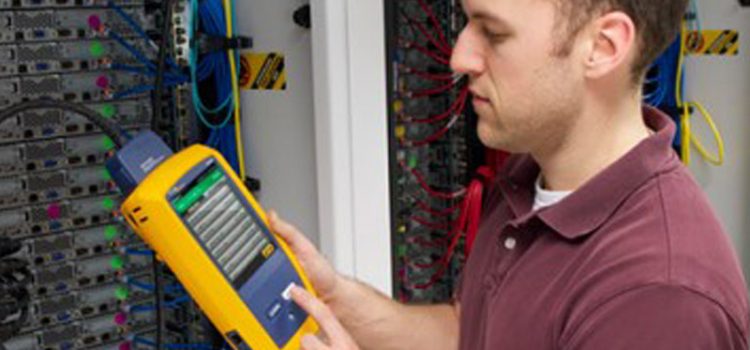

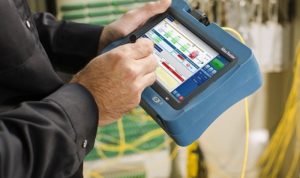

دستگاه OTDR که به‌ صورت مخفف از عبارت Optical Time Domain Reflectometer گرفته شده، نوعی بازتاب‌ سنج نوری است که برای بررسی کیفیت و سلامت کابل‌های فیبر نوری استفاده می‌شود. این دستگاه با ارسال پالس‌های نوری درون فیبر و تحلیل بازتاب‌های بازگشتی، اطلاعات دقیقی از وضعیت مسیر نوری ارائه می‌دهد. به زبان ساده‌تر، OTDR مانند یک اکو سونار نوری عمل می‌کند. همانطور که سونار در دریا با ارسال امواج صوتی و دریافت بازتاب آن‌ها موقعیت اشیاء را مشخص می‌کند، OTDR نیز با استفاده از امواج نوری، نقاط شکست، اتصالات نادرست یا تلفات نوری در مسیر کابل را شناسایی می‌کند. نتیجه این فرآیند، نموداری به نام ردیابی یا Trace است که به متخصصان اجازه می‌دهد تا مشکلات شبکه را به‌ صورت دقیق شناسایی کنند.

کاربردهای دستگاه otdr چیست؟

دستگاه OTDR یکی از پرکاربردترین تجهیزات در حوزه فیبر نوری است و در موقعیت‌های متنوعی مورد استفاده قرار می‌گیرد.

۱. نصب و راه‌اندازی شبکه‌های فیبر نوری: در زمان راه‌اندازی یک شبکه جدید، لازم است کیفیت کابل‌کشی و اتصالات بررسی شود. OTDR با اندازه‌گیری تلفات نوری در طول مسیر، مشخص می‌کند که آیا کابل‌کشی به‌ درستی انجام شده یا خیر.

۲. عیب‌یابی و نگهداری شبکه‌ها: در پروژه‌های بزرگ، کوچکترین خطا می‌تواند باعث اختلال در ارتباط شود. OTDR با ارائه نمودار دقیق، مکان دقیق شکستگی یا افت سیگنال را مشخص می‌کند تا تکنسین‌ها در کمترین زمان مشکل را رفع کنند.

۳. کنترل کیفیت در تولید و تحویل پروژه: کارخانه‌ها و پیمانکاران از OTDR برای تست نهایی کابل‌ها و تأیید کیفیت قبل از تحویل به مشتری استفاده می‌کنند. این مرحله تضمین می‌کند که شبکه بدون نقص تحویل داده می‌شود.

برای خرید دستگاه otdr همین حالا کلیک کنید!

نحوه عملکرد دستگاه OTDR

عملکرد OTDR بر اساس اصل بازتاب رایلی (Rayleigh Scattering) و بازتاب فرنل (Fresnel Reflection) است. هنگامی‌ که دستگاه پالس نوری را به درون فیبر ارسال می‌کند، بخشی از نور در مسیر انتشار پراکنده شده و بخشی دیگر در نقاطی که تغییر ضریب شکست دارند (مثل محل اتصال یا شکستگی)، بازتاب می‌یابد. OTDR با اندازه‌گیری زمان بازگشت این بازتاب‌ها و شدت آن‌ها، موقعیت دقیق هر رویداد را در طول فیبر مشخص می‌کند. به این ترتیب، مهندسان می‌توانند طول کابل، محل اتصالات، نقاط ضعف و میزان تلفات نوری را مشاهده کنند. این اطلاعات به‌ صورت گرافیکی نمایش داده می‌شود تا تفسیر آن برای کاربران ساده‌تر گردد.

اجزای اصلی دستگاه OTDR

یک OTDR از چند بخش کلیدی تشکیل شده است که هرکدام وظیفه‌ای مهم در فرآیند اندازه‌گیری دارند که عبارتند از:

• منبع نوری (Light Source): معمولاً از دیود لیزری استفاده می‌کند تا پالس‌های دقیق و کوتاه نوری تولید کند.
• آشکارساز نوری (Optical Detector): سیگنال‌های بازتابی را دریافت کرده و به داده‌های الکترونیکی تبدیل می‌کند.
• پردازنده مرکزی (Processor): وظیفه تحلیل داده‌ها و تولید نمودار نهایی را بر عهده دارد.
• نمایشگر و رابط کاربری: کاربر از طریق آن می‌تواند نتایج تست را مشاهده، ذخیره و تحلیل کند.
• پورت‌های ارتباطی: برای انتقال داده‌ها یا اتصال به رایانه جهت تحلیل بیشتر به کار می‌رود.

ترکیب این اجزا باعث می‌شود OTDR بتواند به‌ صورت خودکار و بسیار دقیق، عملکرد فیبر نوری را ارزیابی کند و گزارش‌های قابل استناد ارائه دهد.

نحوه کار با دستگاه OTDR

کار با OTDR در ظاهر پیچیده است، اما اگر اصول آن را بشناسید، روندی منطقی و قابل‌ درک دارد. ابتدا کاربر باید نوع فیبر (تک‌ مد یا چندمد) را انتخاب کند، سپس دستگاه را به کابل متصل کرده و پارامترهایی مانند طول پالس و محدوده اندازه‌گیری را تنظیم می‌کند. پس از شروع تست، دستگاه پالس‌های نوری را ارسال کرده و بازتاب‌ها را تحلیل می‌کند. در نهایت، نتیجه به‌ صورت یک نمودار نمایش داده می‌شود که نقاط مهم مانند اتصالات، تلفات، یا شکستگی‌ها در آن مشخص است. تفسیر درست این نمودار نیاز به تجربه دارد، اما بسیاری از مدل‌های جدید OTDR قابلیت تحلیل خودکار دارند که کار را برای کاربران آسان‌تر می‌کند.

مزایا و محدودیت‌های استفاده از OTDR چیست؟

مزایا

1. تشخیص سریع محل خطا: به کمک OTDR می‌توان موقعیت دقیق شکست یا افت سیگنال را بدون نیاز به باز کردن کل مسیر کابل شناسایی کرد.
2. صرفه‌جویی در زمان و هزینه: به‌ جای بررسی دستی و مرحله‌به‌مرحله، دستگاه در چند دقیقه اطلاعات کامل مسیر را ارائه می‌دهد.
3. دقت بالا: OTDR قادر است حتی تغییرات جزئی در تلفات نوری را اندازه‌گیری کند.
4. مناسب برای پروژه‌های بزرگ: در شبکه‌های گسترده شهری یا بین‌شهری، این دستگاه ابزار ضروری برای پایش عملکرد است.

چالش‌ها

هرچند OTDR ابزار قدرتمندی است، اما بدون شناخت کافی ممکن است نتایج اشتباهی ارائه دهد. برای مثال، بازتاب‌های زیاد در مسیر می‌تواند باعث تداخل داده‌ها شود. همچنین تنظیم نادرست پارامترها (مثل طول پالس) ممکن است دقت اندازه‌گیری را کاهش دهد. به همین دلیل، آموزش و تجربه کاربر در استفاده از این دستگاه اهمیت زیادی دارد. علاوه بر این، OTDR برای اندازه‌گیری‌های بسیار کوتاه (زیر چند متر) کارایی محدودی دارد و در این شرایط باید از ابزارهای تکمیلی استفاده شود.

برای خرید دستگاه otdr کلیک کنید!

نکات مهم در خرید و انتخاب دستگاه OTDR

انتخاب دستگاه مناسب به نوع پروژه، بودجه و نیاز کاربر بستگی دارد. در هنگام خرید، به موارد زیر توجه کنید.

دامنه دینامیکی (Dynamic Range): هرچه دامنه بیشتر باشد، OTDR قادر است مسافت‌های طولانی‌تری را با دقت بررسی کند.

طول موج‌های قابل پشتیبانی: بسته به نوع فیبر، طول موج‌های ۱۳۱۰، ۱۵۵۰ یا ۱۶۲۵ نانومتر اهمیت دارد.

دقت و تفکیک‌ پذیری: این ویژگی‌ها میزان جزئیاتی را که در نمودار دیده می‌شود مشخص می‌کنند.

رابط کاربری و قابلیت اتصال: برخی مدل‌ها دارای صفحه‌نمایش لمسی، حافظه داخلی یا قابلیت اتصال به کامپیوتر هستند.

قابلیت‌های نرم‌افزاری: امکان تحلیل خودکار، گزارش‌گیری و انتقال داده برای پروژه‌های حرفه‌ای ضروری است.

با توجه به این معیارها، انتخاب هوشمندانه OTDR می‌تواند کیفیت تست و دقت نتایج را تا حد زیادی افزایش دهد.

نگهداری و افزایش عمر دستگاه otdr چیست؟

برای حفظ دقت عملکرد و افزایش طول عمر دستگاه، رعایت چند نکته ضروری است.

• همیشه قبل از اتصال کابل، کانکتورهای فیبر و پورت دستگاه را تمیز کنید.
• از محافظ‌های ضدضربه و کیف مخصوص حمل استفاده کنید.
• در محیط‌های پررطوبت یا گرد و غبار از دستگاه استفاده نکنید.
• پس از هر تست، دستگاه را خاموش کرده و باتری را در شرایط مناسب نگهداری کنید.

رعایت این موارد باعث می‌شود OTDR سال‌ها با همان دقت اولیه کار کند و هزینه تعمیر یا تعویض کاهش یابد.
