مقدمه

در دنیای امروز که تبادل اطلاعات با سرعت نور انجام می‌شود، هیچ چیز به اندازه‌ی یک شبکه‌ی منظم و دقیق اهمیت ندارد. هر خط، هر کابل و هر اتصال در یک سیستم فیبر نوری می‌تواند نقشی حیاتی در عملکرد کل شبکه داشته باشد. در این میان، پچ پنل فیبر نوری همان قطعه‌ای است که نظم، مدیریت و حفاظت از اتصالات را برعهده دارد. شاید در نگاه اول تنها یک جعبه‌ی فلزی یا پلاستیکی به نظر برسد، اما در واقع یکی از کلیدی‌ترین اجزای زیرساخت شبکه است که بدون آن، هیچ سیستم نوری به درستی کار نمی‌کند.

در این مقاله قصد داریم به صورت جامع و روان به بررسی انواع پچ پنل فیبر نوری بپردازیم، کاربردهای آن را توضیح دهیم با متعلقات پچ پنل فیبر نوری آشنا شویم و در نهایت برند معروف پچ پنل فیبر نوری نگزنس (Nexans) را معرفی کنیم. اگر شما هم در زمینه‌ی اجرای شبکه‌های نوری، مخابرات، یا نصب تجهیزات دیتاسنتر فعالیت دارید، این مطلب دقیقاً همان چیزی است که به آن نیاز دارید.

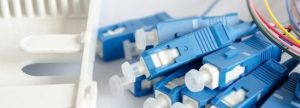

پچ پنل فیبر نوری چیست؟

پچ پنل فیبر نوری (Fiber Optic Patch Panel) یک تجهیز مدیریتی در شبکه‌های فیبر نوری است که برای اتصال، نگهداری و سازمان‌دهی فیبرها استفاده می‌شود. به زبان ساده، پچ پنل جایی است که فیبرهای ورودی و خروجی در آن خاتمه می‌یابند تا بتوان آن‌ها را به‌ صورت منظم و ایمن به دستگاه‌های دیگر متصل کرد. در شبکه‌های فیبر نوری که تعداد زیادی کابل و اتصال وجود دارد، بدون وجود پچ پنل، مدیریت و شناسایی کابل‌ها تقریباً غیرممکن خواهد بود. این پنل‌ها علاوه بر نظم‌دهی، باعث محافظت از فیبرها در برابر خمیدگی، شکستگی و تداخل سیگنال نیز می‌شوند. به همین دلیل، وجود آن در هر مرکز مخابراتی، دیتاسنتر و اتاق رک ضروری است.

ساختار و اجزای پچ پنل فیبر نوری

هر پچ پنل از چند بخش کلیدی تشکیل شده است:

بدنه (Chassis): معمولاً از فلز مقاوم ساخته می‌شود تا در برابر ضربه و حرارت مقاومت بالایی داشته باشد.

آداپتورها (Adapters): این قطعات برای اتصال پچ کوردها به فیبرهای داخلی استفاده می‌شوند.

سینی یا کشو: در مدل‌های اسلایدی برای دسترسی آسان به فیبرها طراحی شده است.

سینی فیوژن یا اسپلیس: بخشی است که در آن فیبرهای ورودی و خروجی به هم فیوژن می‌شوند.

کاور و حفاظ: برای جلوگیری از ورود گرد و غبار و حفظ ایمنی اتصالات.

وجود این اجزا باعث می‌شود پچ پنل علاوه بر عملکرد دقیق، در برابر آسیب‌های فیزیکی نیز مقاوم باشد.

انواع پچ پنل فیبر نوری و کاربرد آن

پچ پنل‌های فیبر نوری بر اساس نوع نصب، ظرفیت، جنس و کاربری به چند گروه تقسیم می‌شوند. در ادامه به رایج‌ترین انواع آن می‌پردازیم.

۱. پچ پنل رک مونت (Rack Mount Patch Panel)

این نوع از پچ پنل در داخل رک‌های شبکه نصب می‌شود و از متداول‌ترین مدل‌ها به شمار می‌رود. طراحی استاندارد ۱۹ اینچی آن باعث می‌شود به‌ راحتی در رک‌های مخابراتی و دیتاسنترها جای گیرد. ظرفیت این مدل‌ها معمولاً بین ۱۲ تا ۹۶ پورت است و برای پروژه‌های بزرگ‌تر تا چند صد هسته نیز قابل توسعه می‌باشد. از مزایای پچ پنل رک‌ مونت می‌توان به نظم بالا، دسترسی آسان و محافظت از اتصالات در محیط‌های صنعتی اشاره کرد. همچنین در مدل‌های کشویی، می‌توان فیبرها را بدون نیاز به باز کردن کامل پنل، مورد بررسی و تعمیر قرار داد.

۲. پچ پنل دیواری (Wall Mount Patch Panel)

پچ پنل دیواری برای مکان‌هایی طراحی شده که فضای محدودی دارند و نیازی به رک بزرگ نیست. این مدل‌ها معمولاً در پروژه‌های کوچک‌تر، ساختمان‌های اداری یا مجتمع‌های مسکونی کاربرد دارند. نصب آسان، ابعاد کم و طراحی بسته باعث شده که این نوع از پچ پنل گزینه‌ای مناسب برای شبکه‌های فیبر نوری خانگی و سازمانی باشد.

۳. پچ پنل اسلایدی (Sliding Type Patch Panel)

پچ پنل‌های اسلایدی دارای کشوهایی هستند که به سمت بیرون حرکت می‌کنند و امکان دسترسی به فیبرها را بدون جدا کردن کابل‌ها فراهم می‌کنند. این مدل به‌ خصوص در دیتاسنترهای بزرگ بسیار محبوب است، زیرا سرعت سرویس‌دهی و نگهداری را افزایش می‌دهد.

۴. پچ پنل کاست‌دار (Cassette Type)

در این مدل از کاست‌های جداگانه برای نگهداری فیبرها استفاده می‌شود. این کاست‌ها قابلیت جداسازی دارند و می‌توان آن‌ها را برای تعمیر یا ارتقاء شبکه به‌ راحتی تعویض کرد.

متعلقات پچ پنل فیبر نوری

برای عملکرد بهتر پچ پنل، وجود برخی متعلقات ضروری است. این تجهیزات جانبی به نصب، محافظت و نگهداری از فیبرها کمک می‌کنند. از مهمترین متعلقات پچ پنل فیبر نوری می‌توان به موارد زیر اشاره کرد.

پیگتیل فیبر نوری (Pigtail): برای اتصال فیبر خام به آداپتورهای پچ پنل.

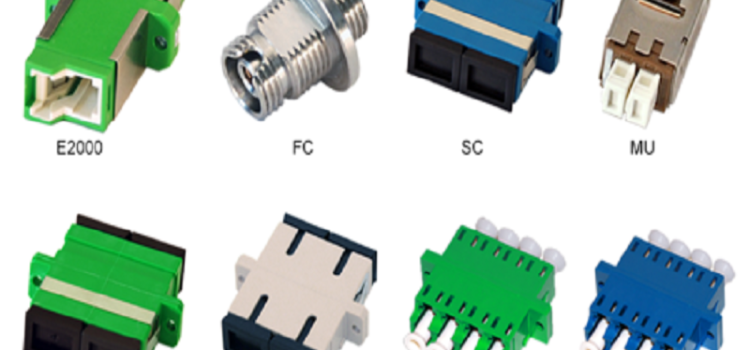

آداپتور فیبر نوری (Adapter): رابط بین کابل پچ‌کورد و فیبر داخلی.

اسپلیس تری (Splice Tray): سینی مخصوص برای فیوژن و نگهداری محل اتصال فیبرها.

محافظ فیبر (Protection Tube): برای جلوگیری از شکستگی و فشار روی فیبر.

پچ کورد فیبر نوری: برای اتصال نهایی بین پچ پنل و تجهیزات شبکه.

داشتن این متعلقات باکیفیت، عملکرد شبکه را پایدارتر کرده و از خطاهای ارتباطی جلوگیری می‌کند.

پچ پنل فیبر نوری نگزنس (Nexans)

یکی از برندهای معتبر در زمینه تجهیزات شبکه، نگزنس (Nexans) است. پچ پنل فیبر نوری نگزنس به دلیل کیفیت بالا، دقت ساخت و طراحی مهندسی‌شده، یکی از محبوب‌ترین گزینه‌ها در پروژه‌های حرفه‌ای محسوب می‌شود. ویژگی‌های برجسته پچ پنل نگزنس عبارتند از:

• بدنه‌ی مقاوم با تهویه مناسب
• طراحی ماژولار برای افزایش ظرفیت
• سازگاری کامل با انواع کانکتورهای SC، LC، FC و ST
• سهولت در نصب و نگهداری
• ارائه همراه با متعلقات کامل مانند آداپتور، کاست و کابل منیجر

پچ پنل نگزنس برای شبکه‌های مخابراتی، مراکز داده و پروژه‌های FTTH ایده‌آل است.

پنل فیبر نوری مخابرات و اهمیت آن

در مراکز مخابراتی، انتقال اطلاعات در حجم بسیار بالا انجام می‌شود. برای مدیریت این حجم از اتصالات، از پنل فیبر نوری مخابرات استفاده می‌شود. این پنل‌ها معمولاً ظرفیت بالاتری دارند و از طراحی صنعتی با مقاومت زیاد برخوردارند. در چنین محیط‌هایی، هر پورت باید قابلیت سرویس‌دهی سریع و بدون خطا داشته باشد؛ به همین دلیل، پچ پنل‌های مخابراتی از بهترین نوع آلیاژ فلزی ساخته می‌شوند و دارای سیستم مدیریت کابل حرفه‌ای هستند تا فیبرها به‌ صورت منظم و با شعاع انحنای مناسب عبور کنند.

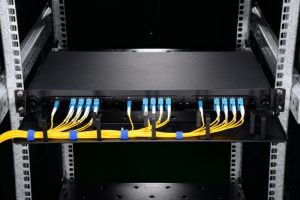

نکات مهم در نصب پچ پنل فیبر نوری

نصب پچ پنل نیازمند دقت بالا و رعایت اصول فنی است. چند نکته‌ی مهم عبارتند از:

• از شعاع خمیدگی استاندارد فیبر تجاوز نکنید.
• از بست و حلقه‌های نگهدارنده برای جلوگیری از فشار بیش از حد روی کابل استفاده کنید.
• قبل از اتصال، تمام پورت‌ها و کانکتورها را تمیز کنید.
• از برچسب گذاری واضح برای شناسایی کابل‌ها بهره ببرید.
• در محیط‌های صنعتی، از مدل‌های مقاوم در برابر گرد و غبار و رطوبت استفاده کنید.

رعایت این نکات باعث افزایش طول عمر پچ پنل و بهبود عملکرد شبکه خواهد شد.

تفاوت پچ پنل فیبر نوری با پچ پنل مسی

در نگاه اول ممکن است پچ پنل فیبر نوری و پچ پنل مسی شباهت زیادی به هم داشته باشند، زیرا هر دو وظیفه‌ی مدیریت و نظم‌دهی کابل‌ها را بر عهده دارند. اما تفاوت اصلی آن‌ها در نوع داده‌ای است که منتقل می‌کنند و در نتیجه در ساختار، جنس، سرعت و کاربرد نیز با یکدیگر تفاوت قابل توجهی دارند.

پچ پنل مسی برای شبکه‌های محلی (LAN) و کابل‌هایی از نوع Cat5e، Cat6 و Cat6a طراحی شده است. این نوع از پنل‌ها داده‌ها را به‌ صورت سیگنال الکتریکی منتقل می‌کنند. در نتیجه، برای مسافت‌های کوتاه‌تر (مثلاً تا حدود ۱۰۰ متر) مناسب‌اند و در پروژه‌های اداری یا ساختمانی که فاصله‌ی بین تجهیزات زیاد نیست، عملکرد بسیار خوبی دارند. از آنجا که انتقال الکتریکی در برابر نویز حساس‌تر است، معمولاً در محیط‌های صنعتی یا با نویز بالا از شیلد و سیستم ارتینگ استفاده می‌شود تا از تداخل جلوگیری گردد.

در مقابل، پچ پنل فیبر نوری داده‌ها را نه با جریان الکتریکی، بلکه از طریق پرتوهای نور منتقل می‌کند. این موضوع باعث می‌شود سرعت انتقال چندین برابر بیشتر از شبکه‌های مسی باشد و بتوان داده‌ها را بدون افت کیفیت در مسافت‌های بسیار طولانی (حتی چندین کیلومتر) ارسال کرد. به همین دلیل، این نوع پچ پنل بیشتر در شبکه‌های مخابراتی، مراکز داده، زیرساخت‌های اینترنت پرسرعت و سیستم‌های FTTH استفاده می‌شود.

از نظر فیزیکی نیز تفاوت‌هایی میان این دو وجود دارد. در پچ پنل مسی، پورت‌ها معمولاً از نوع RJ45 هستند و کابل‌ها به‌ صورت زوج‌های تابیده (Twisted Pair) متصل می‌شوند. در حالی که در پچ پنل فیبر نوری، از کانکتورهای نوری مانند SC، LC، FC یا ST استفاده می‌شود و هر پورت به فیبرهای شیشه‌ای یا پلاستیکی متصل است. این تفاوت در ساختار باعث می‌شود که پچ پنل نوری به دقت و ظرافت بیشتری نیاز داشته باشد و هنگام نصب، رعایت شعاع خمیدگی فیبر و تمیزی کانکتورها اهمیت زیادی پیدا کند.

مزایای استفاده از پچ پنل فیبر نوری

• نظم‌دهی بالا: تمام کابل‌ها به‌ صورت منظم در یک نقطه متمرکز می‌شوند.
• افزایش امنیت شبکه: کاهش خطر آسیب به فیبرها.
• قابلیت توسعه آسان: افزودن یا حذف اتصال‌ها به‌ صورت ساده و سریع.
• سهولت در عیب‌یابی: دسترسی آسان به نقاط اتصال برای تست و تعمیر.

خرید انواع پچ پنل فیبر نوری با قیمت رقابتی از ایران ترایبرر

اگر به دنبال خرید پچ پنل فیبر نوری باکیفیت، همراه با متعلقات کامل و ضمانت اصالت کالا هستید، مجموعه‌ی ایران اکسفو بهترین انتخاب شماست. این مجموعه با ارائه‌ی محصولات متنوعی از جمله پچ پنل رک مونت، دیواری، نگزنس و تجهیزات مخابراتی، نیاز تمام پروژه‌های شبکه نوری را پوشش می‌دهد.

سخن آخر

در نهایت، پچ پنل فیبر نوری نه‌تنها یک وسیله‌ی جانبی نیست، بلکه قلب تپنده‌ی هر شبکه‌ی نوری محسوب می‌شود. انتخاب نوع مناسب آن چه پچ پنل رک مونت، دیواری یا نگزنس تأثیر مستقیمی بر پایداری و کیفیت ارتباط دارد. برای خرید انواع پچ پنل فیبر نوری، حتماً به کیفیت ساخت، ظرفیت، برند و متعلقات آن توجه کنید. مجموعه‌های تخصصی مانند کلینیک فیبر نوری ایران‌ اکسفو با ارائه‌ی تجهیزات اورجینال از برندهایی مانند Nexans، راهکاری مطمئن برای اجرای شبکه‌های حرفه‌ای فراهم کرده‌اند.
